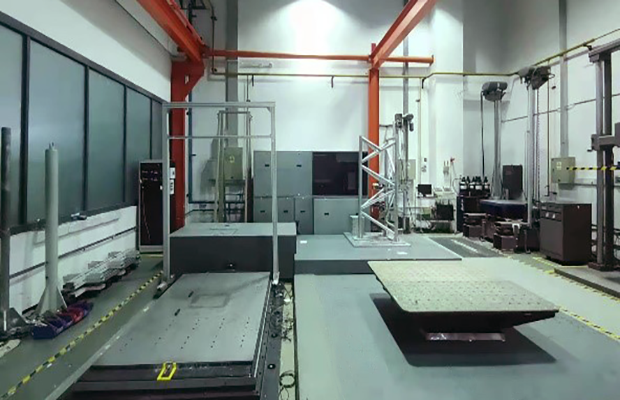

电液伺服地震模拟平台主要用于建筑、设备等环境试验室中地震振动和冲击相关试验。可用于机电设备、通讯设备、建筑等进行抗震检测检验、道路谱试验、环境可靠性等。系统能够完成试验,包括:地震模拟、正弦、随机、任意波、时域再现等。

我们给华为提供的系统包括:液压系统、激振系统、测控系统、反力质量块系统、电源系统。具体包括:

液压系统包括液压油源、液压管路系统、冷却系统等;

激振分系统包括垂直和水平电液伺服激振器、水平静压滑动导轨、垂直和水平工作台面、扩展支架、安装法兰等;

测控分系统包括伺服控制器、振动控制仪、用于控制的传感器和调理器、服务器等;

地基分系统包括混凝土质量块、隔振料、预埋件;

电源系统包括电源柜、UPS、地埋桥架。

可完成的测试包括:

水平、垂直地震振动测试

垂直激振器总推力: 150KN@21MPa,抗倾覆力矩4.5KN-M

水平激振器总推力:120KN@21MPa,抗弯矩3KN-M

垂直和水平液压激振器的总有效行程: 350mm

台面尺寸:1600mm x1600mm,系统一阶频率不小于300Hz。

常规试验负载:不大于1000KG;最大负载: 3000Kg

常规负载测试:无扩展台支架可操作频率范围:0.1---300Hz

大负载测试:带扩展台支架可操作频率范围:0.1---80Hz

加速度性能: 1000KG 负载:6到150Hz, 4g;200Hz,1.5g; 300Hz, 0.8g;

速度性能:不小于1m/s。
